M/S "ARIANA", navire spécialisé transport de la fusée Ariane |

|

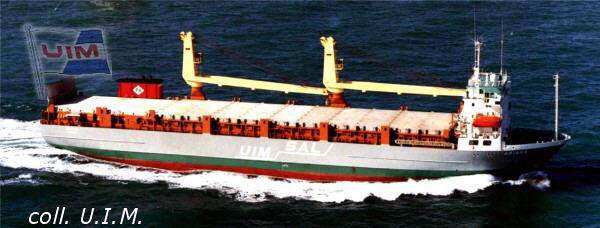

"Ariana" en Manche. Coll. U.I.M. [DR- @-uim]
|
Entrée à la société |
1988, pavillon allemand, Gestion groupe CNN. |
|
Lieu et date de construction |
Shipyard J.J. Sietas KG Hambourg, 1988. Type 139 (YN 953). |
| Lancement | 16 octobre 1987. |
|
Baptême |
15 janvier 1988. |
|
Armateur propriétaire |
Schiffarhrtskontor Altes Land KG Paul Henrich Gmbh & Co Steinkirchen. |
|
Type |
Cargo roulier, Ro/Lo, Cargo polyvalent, non spécialisé. |
|
Genre de navigation |
Long cours. |
|
Exploitation |
Transport de la fusée Ariane, en remplacement de l'Atlas. |
|
Call signe |
DIDA |
|
Pavillon |
Allemand |
|
Port d'attache |
Hambourg |
|
IMO number |
8710687 |
|
Caractéristiques |
Gross Tonnage 7876 Net Tonnage 2695 TPL 7190 6 550 mt dwat cubic capacity 505 000 CFT Bale. 545 TEU |
|
Overall Length : 115.16 m LPP : 103.68 m Breadth : 19,20 m Depth : 12.8 m Draught : 7.28 m Freeboard : 740 mm |
|
|
|
2 grues hydrauliques de 100 ts, jumelables à 200 ts. |
|
Propulsion |
Deux moteurs Wärtsila VASA 6R32, 2 x 2200 kW à 720 RPM. |
|
1 propulseur d'étrave 340 KW. P 5038KW. |
|
|
2 Screw Propeller Controllable pitch LB 10.00 at 140 rpm |
|
|
Main Engine Driven Generators : 1 - 500 kVA - 400 kW Diesel Generators : 4 - 385 kVA - 308 kW |
|
|
Vitesse commerciale |
14 - 15 noeuds. |
|
Equipage |
Franco-Allemand, 5 officiers français/1 allemand/11 hommes, maîtres et marins. 1989 : 5/1 officiers/8 hommes. Le commandant est allemand - obligation légale - et il est assisté par un commandant français. |
|
Francisation |
Achat en 1996 par le groupe C.N.N., passage sous pavillon TAAF le 24 décembre 1996. |
|
14 officiers et marins dont 5 français. Sous cette immatriculation les équipages sont mixtes, plusieurs officiers et la majeure partie du personnel d'exécution sont étrangers. |
|
|
|
2005.15.08, "BELUGA SPIRIT", BELUGA FLEET MANAGEMENT, 24/26, Langenstrasse, Bremen GERMANY. Call Sign : V2BI7 Flag : ANTIGUA AND BARBUDA Port of Registry : ST.JOHN'S |

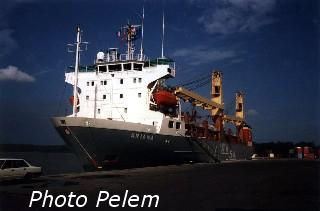

Ariana au Degrad de Canne, port de Cayenne
L'accélération des lancements à Kourou et la hauteur de cale n'étant plus adaptée à la nouvelle fusée Ariane V, rendirent nécessaire d'avoir un nouveau navire, Ariana fut utilisé a temps partiel en suppléant du navire Toucan construit en 1995.
|
|
|
|
Ariana au mouillage au Degrad des Cannes. |
Ariana-Beluga Spirit |
Caractéristiques
container intake 545 units 20/8/8'6''
stowage hold : 296 units
deck : 249 units
alternatively
232 units 40/8/8'6" plus 81 units 20/8/8'6''
stowage hold : 108 units 40' plus 80 units 20'
deck : 124 units 40' plus 1 unit 20'
container intakes are aiways subject to vessel's stability / trim and permissible weight vessel fully fitted with ail necessary loose lashings/
roro capacity :
only rolling access to tweendeck when placed in midposition via sternramp.
total lenght of hold : 90mtr
total breadth of hold : 16 mtr over, 64 mtr lenght,
12.80 mtr over last 26 mtr (cause of tunnel)
total area :.1480 sq mtrs with 7.30 mtr free height
loa 112.0 mtr / Lbp 103.0 mtr / breadth moulded 19.20 mtr
abt 6550 mt dwat sfb on 7.28 mtr (inci tweendeck hatch covers) 8500 gt (London rules)
cubic capacity : 505000 CFT Baie
engine aft - bridge fore - german flag -
built jan 1988
class gl + 1000a4e 'strenghed for heavy cargo'-'equipped for carriage of
containers' mc e aut
maximum service Vitesse including 200 kw shaftgenerator based on 2 engines - draught 5.70 mtr
abt 15 knots on abt 18 mts if 380
abt 14 knots on abt 15 mts if 380
2 (two) main engines type waertsilae 6r32 with 2x2005 Kw 720 rpm médium diesel motor with réduction gear
2 diesel generators khd with 257 kw/1500 rpm each
1 diesel generator khd with 340 kw/1500 rpm
1 bowthruster with 340 kw, 380 v/50 cps
1 hold / 1 hatch (1 hatch in tweendeck)
hatch : 90 mtr x 16 mtr/12.80 mtr (last 26 mtrs)
lowerhold : 51 mtr x 16 mtr. narrowing fore down to 10mtr
hatchcovers : hydraulic operated folding pontoon steel hatchcovers
tweendeck : can be placed in 3 différent heights, but only roro access when placed in mid section
1 sternramp serving tweendeck :
lenght 10 mtr + 2 mtr flaps
breadth 13 mtr
max. load 400 mts
gear :
2 x 36 - 100 mts el - hydr. crânes at 31 mtr - 14 mtr outreach, combinable 200 mts, mounted on one-sided posts
tank capacities :
fuel oil abt 600 mts
water ballasts abt 3000 mts
fresh water abt 90 mts
elventilated 25 air changes
fitted with ail modem nautical aids
all détails 'about' and as per builders plan
Sources, UIM, SAL, BV, equasis.
