Machines marines alternatives
Les machines qui équipaient les navires des Armateurs Français, puis de l'Union Industrielle et Maritimes étaient des machines alternatives compound ou à triple expansion.
Une machine à mouvement alternatif se compose essentiellement
-
d'un cylindre destiné à admettre la vapeur sortant d'un générateur,
-
d'un piston qui reçoit et transmet le travail produit par la force expansive de la vapeur,
-
d'un appareil de distribution qui règle le passage de la vapeur alternativement d'un côté et de l'autre du piston
-
d'organes de transformation du mouvement alternatif du piston en mouvement continu d'un arbre,
-
d'un régulateur qui règle la quantité de vapeur admise dans le cylindre.
Si la détente se fait dans un seul cylindre, ou successivement dans plusieurs cylindres, on à : les machines à simple expansion, les machines à expansion multiple.
La transformation du mouvement alternatif du piston en circulaire continu de l'arbre se fait à l'aide d'une bielle et d'une manivelle.
|
|
)

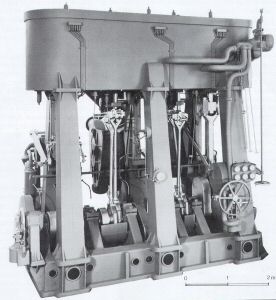

Machine à triple expansion de 2500 CV, type Liberty ship.

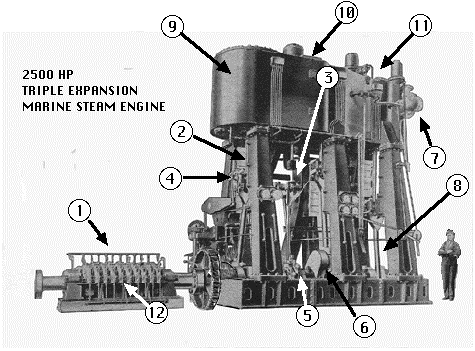

Machine alternative à triple expansion
 Machine alternative triple expansion |
 Station de contrôle machine
|
 |
|
